Chega de bad vibes! Confira este resumo de Lentes para você ficar de boa!

[caption id="attachment_76382" align="alignnone" width="640"]

Leia esse resumo de Lentes e fique de boa na matéria[/caption]

No estudo das Lentes Delgadas, temos 2 grupamentos básicos de lentes: lentes convergentes e lentes divergentes.

Lentes convergentes: convergem os raios, ou seja, aproximamos raios do Eixo Principal.
Lentes divergentes: divergem os raios, ou seja, afastam os raios do Eixo Principal.

Algumas características nas lentes são bem parecidas com as dos espelhos esféricos:

Eixo principal, Foco e distância focal: mesmas características.
Centro (espelhos): passa a se chamar ponto Anti-principal,porém com as mesmas características do centro.
Vértice (espelhos): passa a se chamar centro óptico, porém com as mesmas características do vértice.

Nos espelhos, tem-se a propriedade da Reflexão, isto é, quando o raio incide no espelho e volta para o mesmo meio. Já nas lentes, tem-se a propriedade da Refração: quando o raio incide na lente e muda de meio.

Raios Particulares

Assim como nos espelhos, para ocorrer a formação de imagens nas lentes, é necessário conhecer como os raios podem incidir nas lentes.

Raio que entra pelo foco sai paralelo

[caption id="attachment_76383" align="alignnone" width="310"]

Raio incidindo na lente convergente passando pelo foco[/caption]

[caption id="attachment_76384" align="alignnone" width="313"] Raio incidindo na lente divergente passando pelo foco[/caption]

Raio que entra paralelo sai pelo foco

[caption id="attachment_76385" align="alignnone" width="329"]

Raio incidindo paralelamente na lente convergente[/caption]

[caption id="attachment_76386" align="alignnone" width="328"] Raio incidindo paralelamente na lente divergente[/caption]

Raio que entra pelo anti-principal sai pelo anti-principal

[caption id="attachment_76387" align="alignnone" width="356"]

Raio entra pelo primeiro anti-principal e sai pelo segundo anti-principal na lente convergente[/caption]

[caption id="attachment_76388" align="alignnone" width="317"] Raio entra na direção do segundo anti-principal e sai na direção do primeiro anti-principal na lente divergente[/caption]

Raio que entra pelo centro óptico sai pelo centro óptico

[caption id="attachment_76389" align="alignnone" width="297"]

Raio incidindo pelo centro óptico na lente convergente e divergente[/caption]

Construção de Imagens

Assim como nos espelhos, para ocorrer a formação de imagens nas lentes é necessário existir o cruzamento de raios. Logo, existirá uma classificação da imagem como sendo real ou virtual, direita ou invertida e menor, maior ou igual. A formação de imagens em espelhos côncavos é similar à formação de imagem em lentes convergentes, enquanto a formação de imagem em espelhos convexos é similar à formação de imagem em lentes divergentes.Como a principal propriedade de um espelho é a reflexão, a imagem real é aquela que será formada do mesmo lado que o objeto, ou seja, uma imagem totalmente refletida. Como no caso das lentes a principal propriedade é a refração, a imagem será real quando for totalmente refratada, ou melhor, estiver do outro lado da lente.

Lente Convergente

Objeto antes do ponto anti-principal

Utilizando os raios que “entram paralelos e saem pelo foco” e “entram pelo foco e saem paralelos”, determina-se que a imagem será real, invertida e menor.

[caption id="attachment_76390" align="alignnone" width="527"] Imagem real, invertida e menor na lente convergente[/caption]

Objeto no ponto anti-principal

Utilizando os raios que “entram paralelos e saem pelo foco” e “entram pelo foco e saem paralelos”, determina-se que a imagem será real, invertida e igual.

[caption id="attachment_76391" align="alignnone" width="506"] Imagem real, invertida e igual na lente convergente[/caption]

Objeto entre o ponto anti-principal e o foco

Utilizando os raios que “entram paralelos e saem pelo foco” e “entram pelo foco e saem paralelos”, determina-se que a imagem será real, invertida e maior.

[caption id="attachment_76392" align="alignnone" width="436"] Imagem real, invertida e maior na lente convergente[/caption]

Objeto no foco

Utilizando os raios que “entram paralelos e saem pelo foco” e “entram pelo centro óptico”, determina-se que a imagem será imprópria, ou seja, os raios só irão se cruzar no infinito.

[caption id="attachment_76393" align="alignnone" width="395"] Imagem imprópria na lente convergente[/caption]

Objeto entre o foco e o centro óptico

Utilizando os raios que “entram paralelos e saem pelo foco” e “entram pelo centro óptico”, determina-se que a imagem será virtual, direita e maior.

[caption id="attachment_76394" align="alignnone" width="344"] Imagem virtual, direita e maior na lente convergente[/caption]

Lente Divergente

Objeto em qualquer posição

Utilizando os raios que “entram paralelos e saem pelo foco” e “entram pelo centro óptico”, determina-se que a imagem será virtual, direita e menor.

[caption id="attachment_76395" align="alignnone" width="420"] Imagem virtual, direita e menor na lente divergente[/caption]

Bordas

A lente convergente tem essa notação porque sua borda é mais fina que o meio.

[caption id="attachment_76396" align="alignnone" width="151"] Bordas finas – Lente Convergente[/caption]

A Hipermetropia é corrigida por uma lente Convergente.A lente divergente tem essa notação porque sua borda é mais grossa que o meio.

[caption id="attachment_76397" align="alignnone" width="130"] Bordas grossas – Lente Divergente[/caption]

A Miopia é corrigida por uma lente Divergente.Revise tudo que você acabou de aprender sobre Lentes e zere suas dúvidas assistindo ao nosso mapa mental em vídeo sobre o assunto:

[embed]https://www.youtube.com/watch?v=DYVyeOByJkQ[/embed]

Baixe aqui o mapa mental!

Agora é hora de testar seus conhecimentos sobre Lentes com exercícios:

EXERCÍCIOS

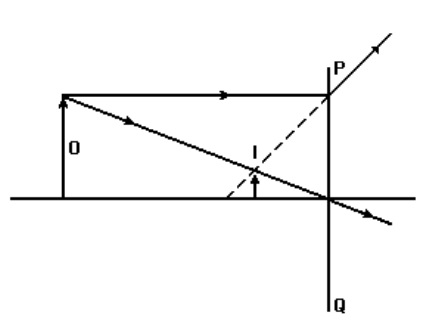

1. (Unesp) O diafragma mostra um objeto (O), sua imagem (I)e o trajeto de dois raios luminosos que saem do objeto.

Que dispositivo óptico colocado sobre a linha PQ produzirá aimagem mostrada?a) Espelho plano.b) Espelho côncavo.c) Espelho convexo.d) Lente convergente.e) Lente divergente.

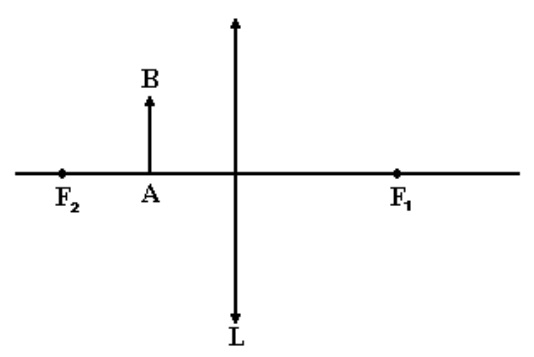

2. (Ufmg) Observe o diagrama:

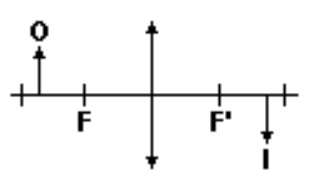

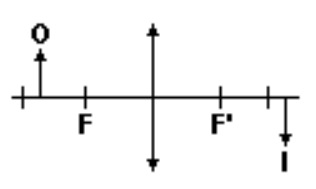

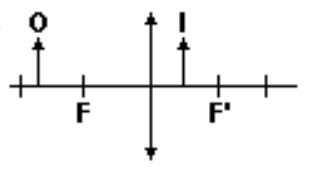

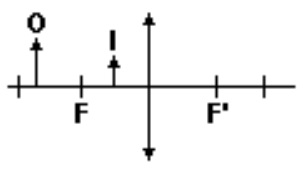

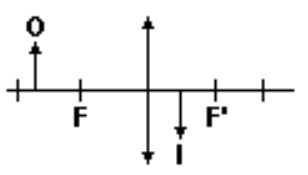

Nesse diagrama, estão representados um objeto AB e uma lenteconvergente L. F1 e F2‚ são focos dessa lente. A imagem A'B' do objeto AB será:a) direta, real e menor do que o objeto.b) direta, virtual e maior do que o objeto.c) direta, virtual e menor do que o objeto.d) invertida, real e maior do que o objeto.e) invertida, virtual e maior do que o objeto.3. (Uel) Um objeto (O) encontra-se em frente a uma lente.Que alternativa representa corretamente a formação da imagem (I)?a)
